BMS BATTERY SYSTEM & K-DCU 함체

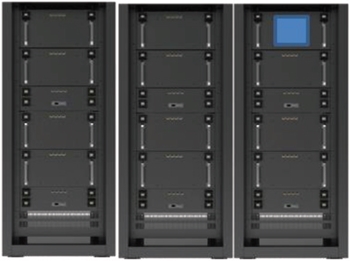

30kVA용 시스템
| 항목 | Cell | Module | BMS | System | NMS |
|---|---|---|---|---|---|
| 외형 |
|
|
|
|
|

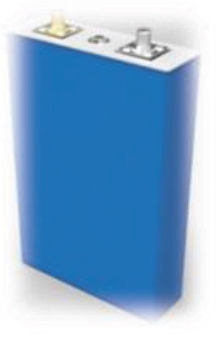

| 용량 | 3.2V, 66Ah 211.2Wh |
243.2V, 66Ah 16.0kWh |

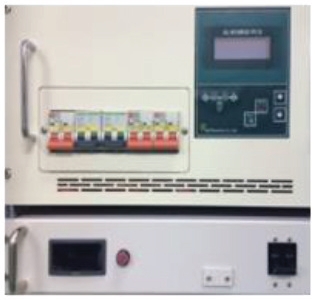

LCD모니터링 및 제어 | 243.2V, 396Ah 96.3kWh |
UPS와 연동 |
| 구성 | 셀 | 셀*1(병렬) 셀*76(직렬) |
76S-6P |
UPS 30kVA/3시간 백업용으로 사용 및 리튬인산철 배터리 저장 장치 용량:
약95kWh Cell(LiFePO4) + BMS(Battery Management System) + System + NMS로 시스템 구성
※ 19인치 Rack에 용이한 부착 및 UPS 전압에 대응이 가능
| 항목 | 성능 | 외부 경보 | 비고 |
|---|---|---|---|
| 과충전 보호 | 오차: 0.25%미만 | 점등, 알람부저 | |
| 과방전 보호 | 오차: 0.25%미만 | 점등, 알람부저 | |
| 충전전류 감시 | Shunt센서, 오차: 0.1%미만 | 점등, 알람부저 | SOC 오차 3%미만 |
| 방전전류 감시 | Shunt센서, 오차: 0.1%미만 | 점등, 알람부저 | |
| 차단 스위치(FET)상태 검출 | 경보 발생 | 점등, 알람부저 | |
| 냉각장치 불량 | 경보 발생, 설정값 이상 온도상승 시 차단 |
점등, 알람부저 | |
| 온도 감시 | Thermal 센서, 오차: 0.5%미만 | 점등, 알람부저 | |
| 불량 셀 유닛/모듈 감지 | 경보 발생 | 점등, 알람부저 | |
| 잔량 감시 | 5%미만 시 | 점멸 |
UPS용 BMS SOC 오차율: 3%로 미만
정확한 배터리 성능 진단을 실시간 자체적으로 실시 및 안전성 확보와 효율적인 운영
원격감시장치 통합GUI는 국제적인 표준프로토콜(SNMP또는 TCP/IP)을 사용
관리 및 운영실에서 원격으로 축전지 및 UPS의 실시간 상태 확인 및 이벤트 알람 확인

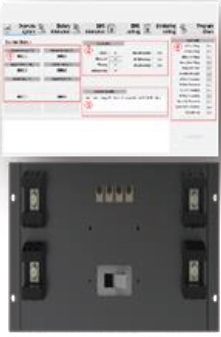

GUI(Graphic User Interface)지원
K-DCU 함체용 배터리
| 제품 사진 | 목차 | 특성 | |
|---|---|---|---|

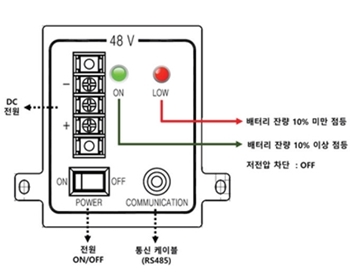

함체용 Battery 상태 LED
함체용 Battery |
공칭 전압 | 51.2V | |
| 공칭 용량 | 1450mAh | ||
| 최소 용량 | 1450mAh | ||
| 이차전지 내부 저항 | ≤60mΩ | ||
| 운송시 전압 | 53~54V | ||
| 크기, mm | 길이 (Length) | 152±2 | |
| 폭 (Width) | 53±2 | ||
| 높이 (Height) | 86±2 | ||
| 동작 온도 | 충전 (Charge) | 0~45℃, 45~85%RH | |
| 방전 (Discharge) | -20~60℃, 45~85%RH | ||
| 보관 온도 및 습도 범위 |
단기: 한 달 이상 | 0~60℃, 45~85%RH | |
| 중기: 3개월 이상 | 0~45℃, 45~85%RH | ||
| 장기: 1년 이하 | 0~20℃, 45~85%RH | ||
| 표준 충전 전류 | 0.5A | ||
| 최대 연속 방전 전류 | 3.0A | ||
| 충전 전압 | 54.5V | ||
| 충전 종료 전류 | 0.2 | ||
| 방전 전압 | > 49.0V | ||
| 최대 역전압 충전 | + - 반대 전압 불허용 | ||
| 방전 차단 전압 | 44.8±0.1V | ||
| 소비전류 | Normal mode (스위치 On) |
20mA | |
| Sleep mode (스위치 Off) |
200㎂ | ||

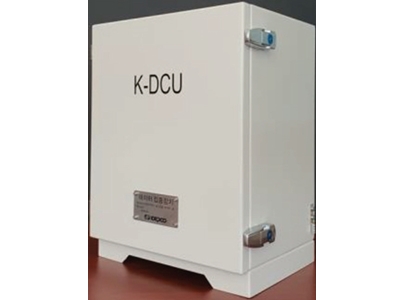

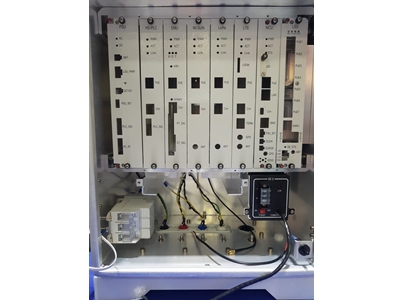

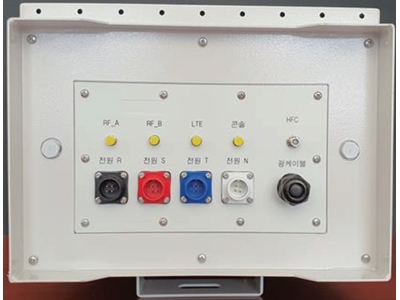

K-DCU 함체
- 알루미늄 재질로 IEC 60529 (2006)방진보호 및 방수보호 등급 준수
- Universal Slot type으로 유지보수 용이
- 온습도 및 충격 보호와 배터리 및 임차용 모뎀 설치 공간 지원
