디밍제어기(게이트웨이)
Dimming controller (gateway)

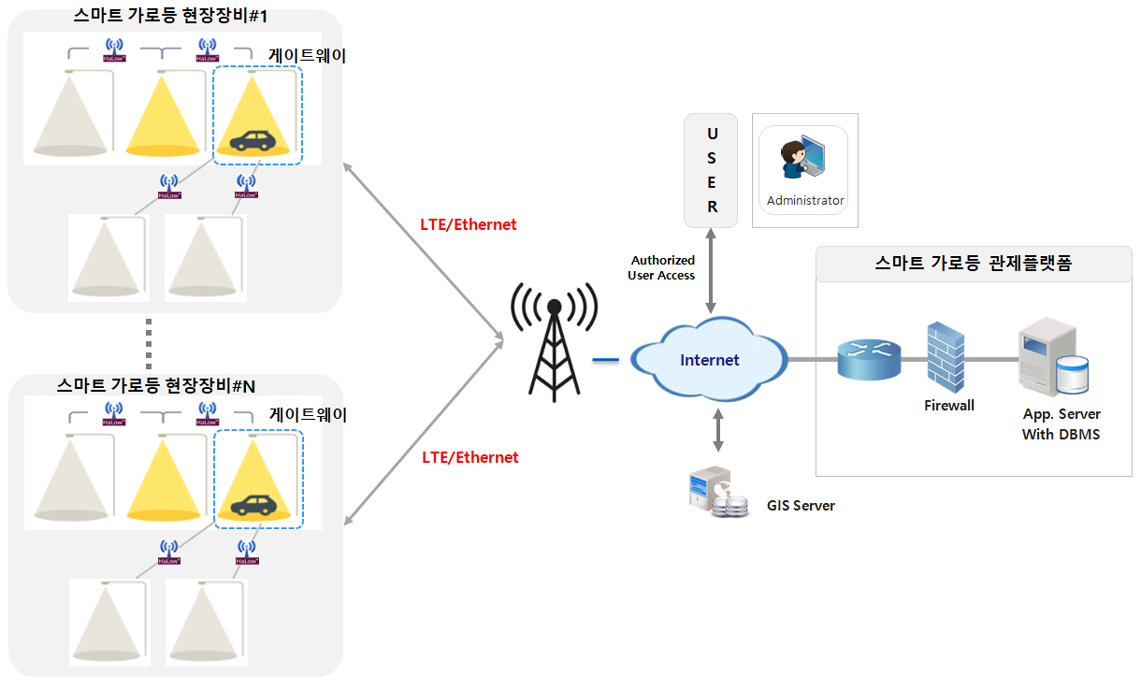

스마트 가로등 제어시스템 구성도

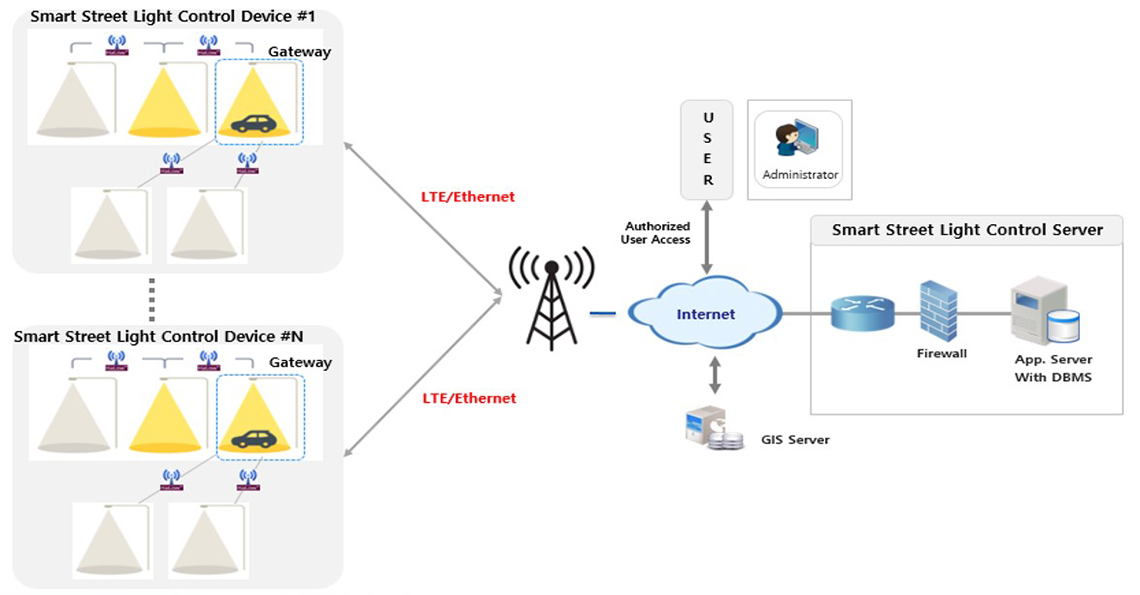

Smart streetlight control system configuration diagram
Based on the Internet of Things (IoT), a system that automatically controls illumination by detecting road conditions, vehicle and human movement and traffic volume, and includes a remote diagnosis function, and contributes to energy savings.
시스템 주요 기능
System main features
가로등 디밍 제어
- 시간대별 가로등 디밍 제어
- 진입물 탐지에 의한 동적 디밍 제어 (상향/유지/하향)
- 주변 환경 변화에 따른 동적 디밍 제어
- 긴급 디밍 제어 (관리자 제어)
- 사전 예약에 의한 디밍 제어
가로등 상태 관리
- 주기적으로 가로등의 상태 관리 : 소모전류, 환경감시정보, 온도 등의 정보 수집
- 알람 정보 수집, 관리자 보고 (SMS 등)
- 정의된 양식에 의한 통계/이상 상태 보고서
시설물 관리
- 사업자별 / 구간별 그룹 관리
- 설치 위치 등 형상정보 관리
- 가로등 제어기 관리 (가로등/보안등) : LED 종류, 진입물 탐지 센서, 환경감지센서 장착 여부
Street light dimming control
- Street light dimming control by time zone
- Dynamic dimming control by entry detection (up/maintain/down)
- Dynamic dimming control according to changes in surrounding environment
- Emergency dimming control (administrator control)
- Dimming control by advance reservation
Street light status management
- Periodically manage the status of street lights: collect information such as current consumption, environmental monitoring information, and temperature
- Alarm information collection, administrator reporting (SMS, etc.)
- Statistics/abnormal status reports by defined format
Facility Management
- Group management by business operator/section
- Management of shape information such as installation location
- Street light controller management (street light/security light): LED type, entry detection sensor, and whether environment detection sensor is installed.
특장점
Features
- World-wide open standard : IEEE standard, WFA Certification
- Easy internet & cloud connectivity : TCP/IP, UDP, IPv6
- Large volume of STA per AP : 1024 STA per AP
- Easy FW upgrade over the air (FOTA)
- Up to 1.5km range of operation and high data rate : Mega-Throughput
- Main Topology : Star/Tree/Mesh
- Narrow band, OFDM channels – Certification

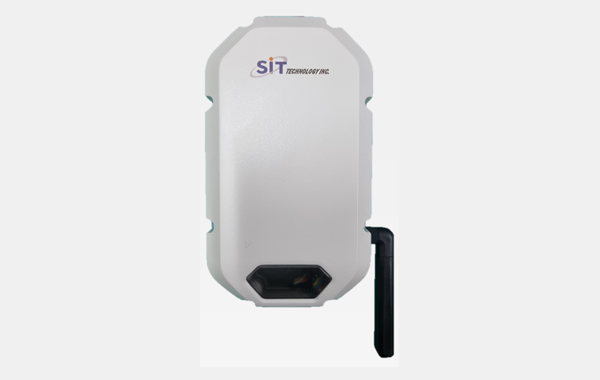

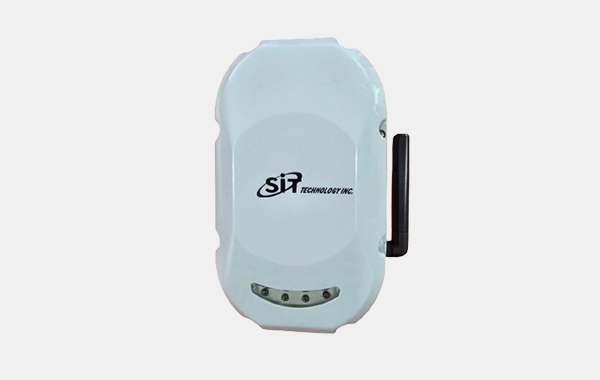

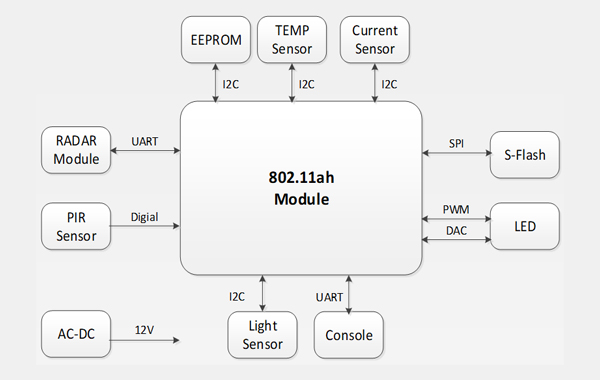

스마트 가로등제어기 사양 및 형상
Smart street light controller specifications and shape
주요 기능

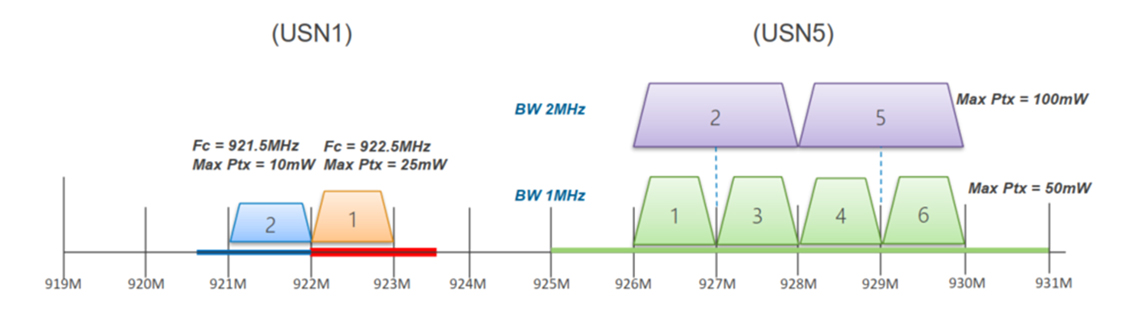

- 통신 : IEEE802.11ah (Sub-1GHz,USN1/5)
- 원격 업그레이드 기능(OTA)
- 차량/보행자 진입 탐지
- 기본 디밍 제어 (0 ~ 100%)
- 동적 디밍 제어 (다양한 운용정책 수용)
- 온도/소모 전력/환경정보 센싱
- 주기/이벤트 보고
주요 사양 및 형상
- 98mm x 170mm x 59mm
- 거치타입 : 가로등 내장 또는 외장 함체(IP67)
- 안테나 : 외장/내장
- 전원 : AC 100V/220V
- 암호화 모듈(KCMVP) 적용
- 진입탐지 센서 (Radar and/or PIR)
- 동작 온도 : -40 ~ 85 ℃
Main function
- Communication: IEEE802.11ah (Sub-1GHz, USN1/5)
- Remote upgrade function (OTA)
- Vehicle/pedestrian entry detection-Basic dimming control (0~100%)
- Dynamic dimming control (accommodating various operating policies)
- Temperature/power consumption/environmental information sensing
- Cycle/event reporting
Main specifications and shapes
- 98mm x 170mm x 59mm
- Mounting type: Streetlight built-in or external enclosure (IP67)
- Antenna: external/internal
- Power: AC 100V/220V
- Encryption module (KCMVP) applied
- Entry detection sensor (Radar and/or PIR)
- Operating temperature: -40~85℃

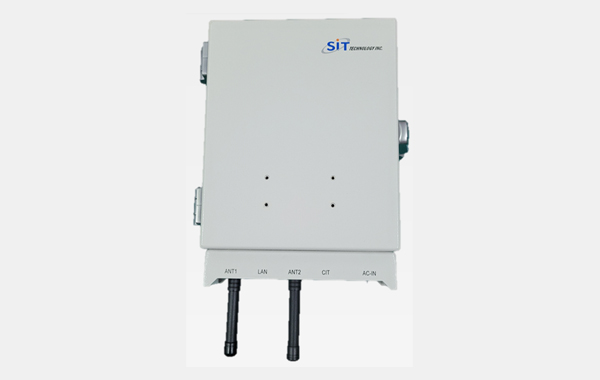

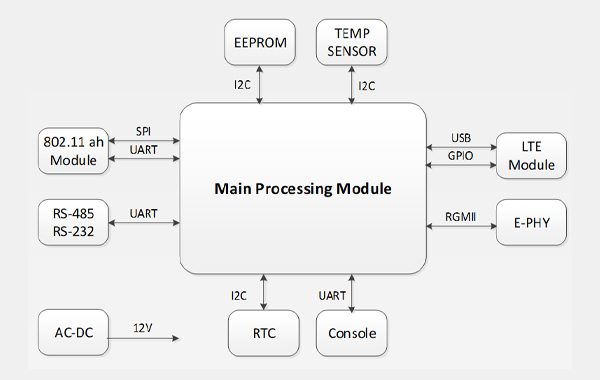

게이트웨이 사양 및 형상
Gateway specifications and geometry
주요 기능
- AP 기능
- 원격 업그레이드 기능(OTA)
- 스마트가로등 제어기 간 통신 (IEEE802.11ah)
- 서버 통신 기능 (LTE or Ethernet)
- 온도 센싱
- 주기/이벤트 보고
- 제어기 정책 관리
주요 사양 및 형상
- 180mm x 225mm x 75mm
- 거치타입 : 독립(IP67)
- 안테나 : 외장 (LTE, IEEE802.11ah)
- 암호화 모듈(KCMVP) 적용
- 전원 : AC 100V/220V
- 동작 온도 : -40 ~ 85 ℃
Main function
- AP function
- Remote upgrade function (OTA)
- Communication between smart streetlight controllers (IEEE802.11ah)
- Server communication function (LTE or Ethernet)
- Temperature sensing
- Cycle/event reporting
- Controller policy management
Main specifications and shapes
- 180mm x 225mm x 75mm
- Holding type : Independent (IP67)
- Antenna : external (LTE, IEEE802.11ah)
- Encryption module (KCMVP) applied
- Power : AC 100V/220V
- Operating temperature : -40~85℃
관제서버
Control server
주요 기능
- 대시보드(작업, 오류 섹션 등)
- 동적/정적 디밍 제어
- 이벤트 디밍 제어
- 통계/보고서(Light Off/전력 소모, Dimming 작동)
- 관리자 메뉴(컨트롤러, 게이트웨이 관리)
주요 사양
- 클라우드 서버 또는 PC --HDD 1TB, RAM 8GB
- Ubuntu OS
- MySQL DBMS
- UDP/독점 체계
Main function
- Dashboard (tasks, error section, etc.)
- Dynamic/static dimming control
- Event dimming control
- Statistics/Reports (Light Off/Power Consumption, Dimming Operation)
- Administrator menu (controller, gateway management)
Key specifications
- Cloud server or PC --HDD 1TB, RAM 8GB
- Ubuntu OS
- MySQL DBMS
- UDP/proprietary system

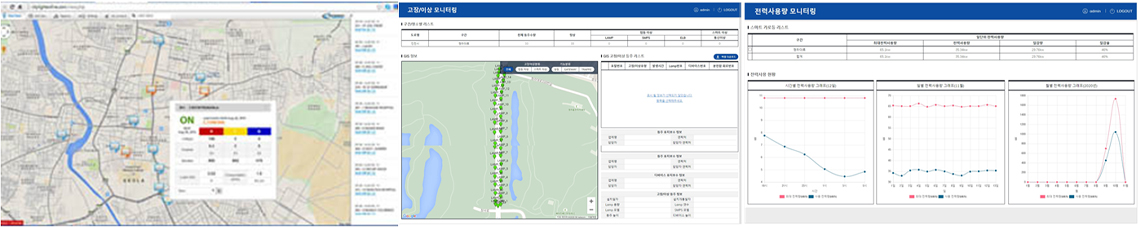

GUI
